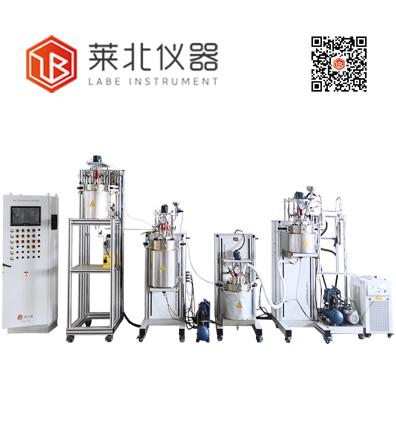

產品介紹:

通過自主研發的DCS系統控制成鹽和聚合工藝，配套產物過濾分離系統及含水產物干燥系統，并可進行物料冷卻收集及切粒機切割成型。

產品特點：

1.DCS控制系統

DCS控制系統對本項目6臺釜整體進行控制，每臺釜既能通過DCS系統又能通過獨立的觸屏控制器顯示控制。

2.馬達

可提供符合要求的防爆馬達，避免實驗中可能產生的電火花等危險。

3.加熱爐

可配合用戶對加熱爐進行改造，或直接配置防爆油浴替代加熱爐。

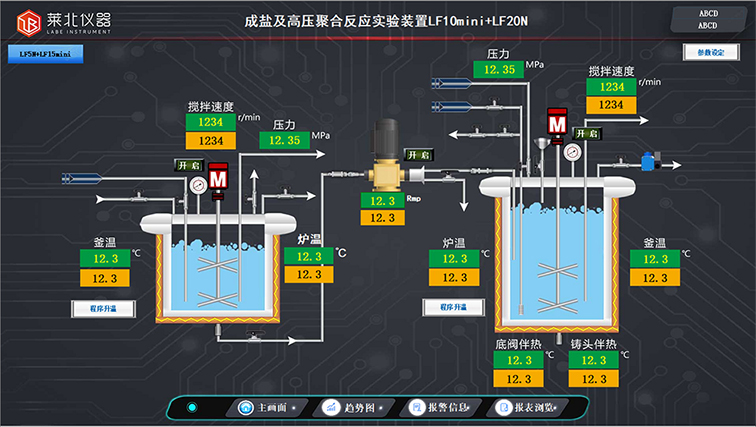

4.觸摸屏主界面介紹

觸摸屏界面可設定實驗所需的溫度、攪拌速度，檢測顯示實際溫度、壓力、轉速,控制攪拌器、平流泵、冷水機的開啟、關閉等。

·主畫面切換

點擊屏幕左上角按鈕，可切換不同裝置控制系統界面。

·溫度設置

點擊屏幕既可對釜內溫度進行設置，也可顯示實際釜內溫度。

·攪拌設置

點擊屏幕可設置攪拌速度，也可顯示實際轉速,可控制攪拌器的開啟或關閉。

·壓力顯示

屏幕顯示反應釜內的實際檢測壓力，其他部位壓力可通過壓力表觀察。

·平流泵設置

可對轉速進行設定，可顯示實際轉速。平流泵的流量可通過泵體旋鈕調節，可控制平流泵的開啟、關閉。

·冷水機設置

點擊屏幕對冷水機溫度進行設定，可控制冷水機開啟、關閉。

·參數設置

可設定溫度、壓力報警數值及反應釜爐溫加熱功率。

·溫度報警設定

通過參數設置可設定相應反應釜所需的報警溫度數值，當達到所設置的報警溫度時，會主動切斷加熱電源。

·壓力報警設定

可設定相應反應釜所需的報警壓力數值，當反應器達到所設置的報警壓力時，會主動切斷加熱電源。

·加熱功率設定

該界面設定值為反應過程中加熱爐的最大輸出功率。反應過程中，加熱功率會根據實時反應溫度自行調整。

·趨勢圖界面

該界面可顯示反應過程中反應釜溫度、爐溫、伴熱溫度、反應釜內壓力、轉速等變化曲線，可顯示該坐標時間的曲線具體數值,可選擇觀察不通時間段內曲線數值。

·報警信息界面

該界面實時顯示報警數據并記錄，可查看系統報警的各項數據，方便查詢報警原因，排除故障。

·報表瀏覽界面

該界面可顯示查看不同時間段的實驗數據，如需導出，通過開始時間、結束時間設定好時間，實驗完成后點擊“USB導出”，可將該時間段excel數據表格存入U盤內。
